成都天府环宇坊的交互式外立面系统,将抽象的建筑形式与围绕大面积户外社交空间铺陈的多媒体广告屏整合,建构实体世界与虚拟世界间的联系。

qr code facade, interactive facade, unifun
业主
中海地产
功能
商业零售&休闲
阶段
已竣工
地点
中国,成都
类型
立面
尺度
42,000平方米

全新视野

环宇坊的面积达42000平方米,位于成都天府开发区,这片城区是发展迅猛的住宅和商业区,通过生态走廊连接科学城和新商务区。

集科学城、商务区、生态带于一体的地块环境,激发创新的设计及建筑,回应面向地区发展和长远目标的动态前景。

以社区商业为主要业态,环宇坊成为新开发的垂直社区的公共节点,集结社区所需的集体设施和公共空间。

具有年轻活力的商业室内设计,需要以最前沿的交互设计作为年轻精神的外在体现。

都市像素模块

为最大限度地调动和提升商场多处角落设置的开放度、通达性及运营价值,常规外墙水平延伸的体量被打破,参照人体尺度分解成更细小、移动式的长方体。

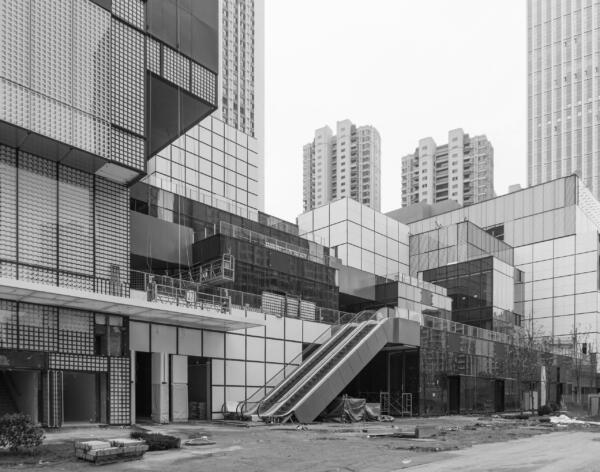

这些体块的不规则堆叠和互锁式形态,构成多层户外露台,而露台打开了从主要街道引向屋顶的公共连接,而沿着这道路径延伸分布的商业和餐饮体验平衡着商场内外空间的联系。户外社交环境有益于社区居民和游客的互动,享受当代邻里生活。

在白天,像素模块体量与周边城市环境的几何形态融为一体。而夜间,这些模块变得格外鲜活,闪光、动态的外立面幕墙勾勒出整座新综合体的轮廓,以极具未来感的图形丰富着城市的夜景。

整体建筑围护结构的布局基于模块化框架,建筑外立面受到魔方美学的启发,同时也融入二维码的像素形式,由二维码的随机组合属性传达独特的数字化特质。所有外立面类型从微观到宏观的模式变化,形成标准化、用料高效的多重1.4m网格,各个局部体量之间有尺幅大小的微调。这种尺度变化为综合体的水平构造增添三维区分和透视深度,同时保持形同一体的外观。

联网立面

三种整合的外立面类型,融入实体界面与虚拟照明的连结,既有实体材料的质感外观和光学效果,也有美学照明和推广信息的统合,创造随日夜间的时间推移而交替出现的空间变迭和视觉效果。

环宇坊的外立面设计,超越了将建筑外壳视为内部空间的包裹物及保温屏障的传统视角,并且比传统的广告屏幕更进一步,升格为一种传递综合信息的途径,将传达的信息融入设计本身的固有部分。

无论局部单体或整体,这些模块共同界定着商场生动多变的昼夜形象:从单调的白色建筑几何,转变为由建筑特有的媒体屏幕构成更具力量的层次结构。

自古以来,建筑外观就发挥着传递信息的作用,传达意义、地位及权力的外显表达。 媒体建筑早在20世纪30年代就已出现,当时由建筑师Oscar Nitzchke和Hugo Herdeg设计的巴黎Maison de la Publicité中,设计概念运用光、投影和蒙太奇将常规建筑立面衍化为媒体机器,引出对动态外立面的新理解。

红白交汇

堆叠式立方体外立面的主体,塑造为白色像素模块的组合结构。基于标准的和复刻的外立面网格,互锁式立方体中的单个体块呈现两种不同比例的线性红色方形图案,外观形如方格纸。

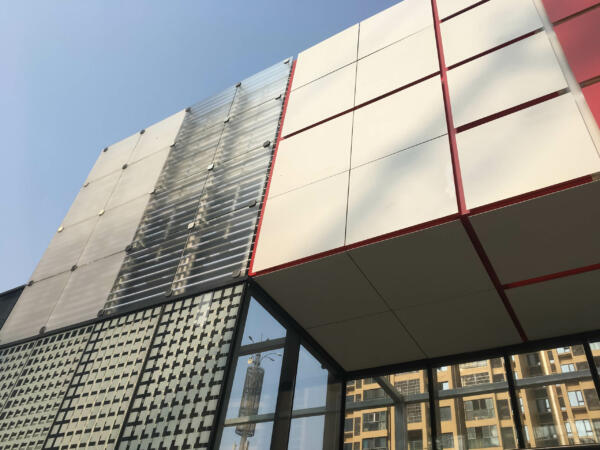

主导的白色铝板,叠加在明亮的红色背景前,确立简雅纯净的颜色基调,将部分立方体的配色方案反转为以白底反衬红调的对比色,更添意趣。单个面板的锐利边缘勾勒出图案的轮廓,而内嵌在其后的哑光LED灯条则将白天的平面外观转变成夜间的动态网络,令发光的红色方形更显分明。采用分段控制技术的可编制照明设置,可通过各个立面改变灯光强度,以调适出与重点媒体立面交互配合的照明效果。

chengdu unifun, shopping mall, clou architects

角落信号标记

在这座综合体正面的两个末端,立体、多向的媒体立面围绕着悬置的立方体的各角落交叠:

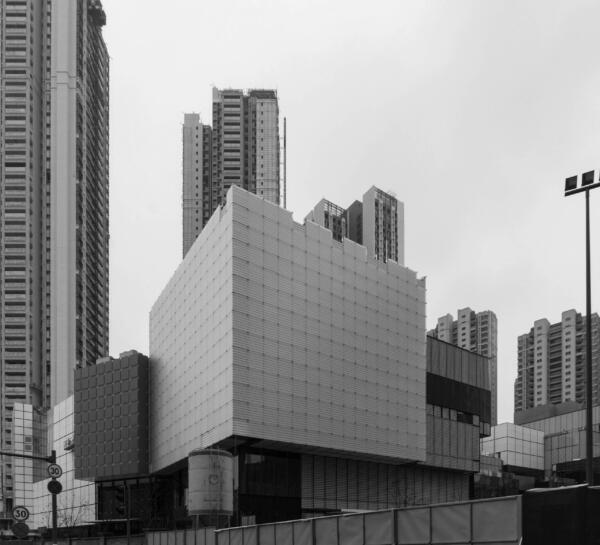

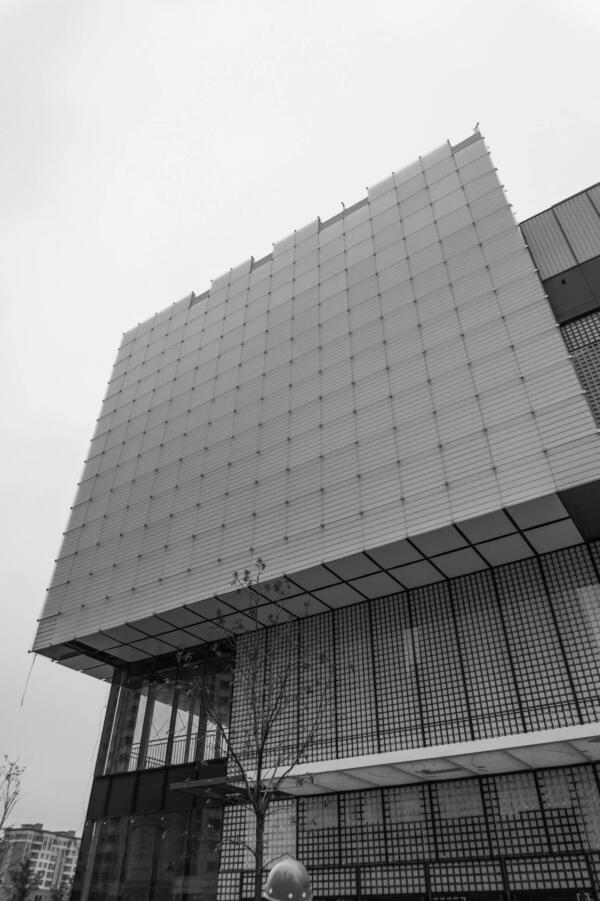

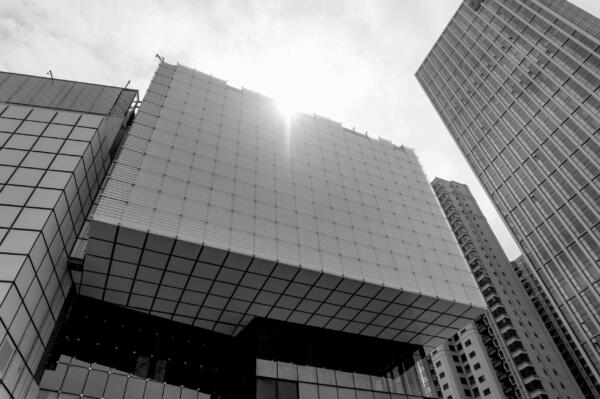

在区块的主要交通路口,一个22.5 x 22.5米长的立方体外突地悬空于商场的底部两层之上,立体体块在更远阔的视野距离内建立起宏大的形象。

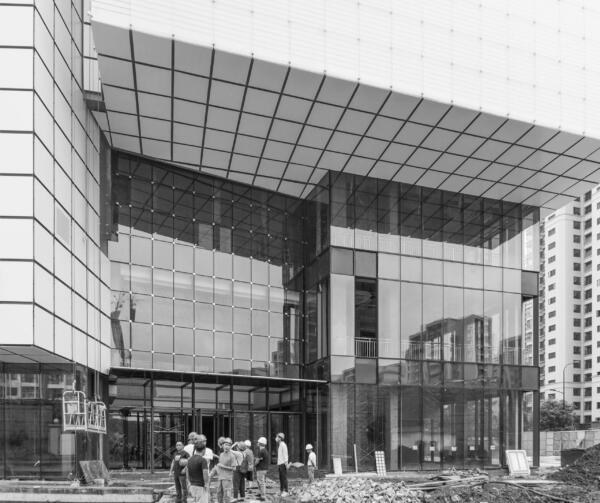

在综合体的对角,第二个侧面尺幅分别为21 x 25米和21 x 18米的立方体,突显着主要进入通道。高处的起点从外立面的中间高度延伸而出,为适当的入口设置留出足够空间,同时考虑人的视线在接近入口时水平方向的感知。

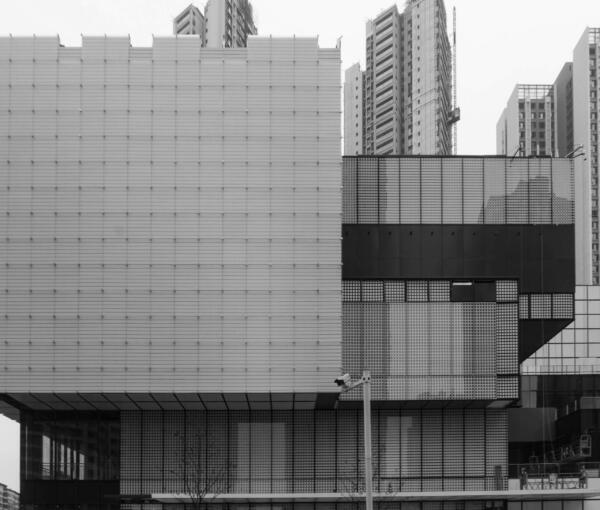

这两个突出的体量令整座综合体的天际线轮廓更加醒目,以略微不对称的排列为互联的体量增添如切分音般的灵动变奏。在白天及没有运行灯光效果的情况下,2000平方米的媒体屏幕呈现白色压花玻璃的半透明表面,与相邻的像素模块立面全然融合,而不是在建筑表面上留下空洞无物的黑块。

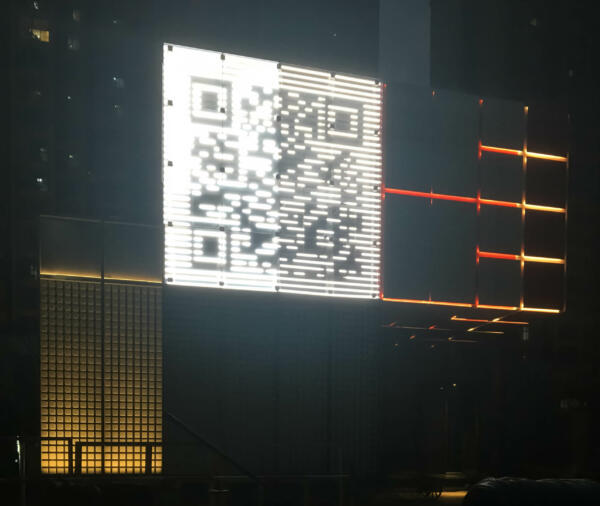

由于高分辨率LED显示屏受限于城市规划监管的制约,屏幕的设计旨在传达二维码和8-bit视频游戏的美学,以及与几何建筑形式相融合的复古风格图形的美感。

智慧技术应用

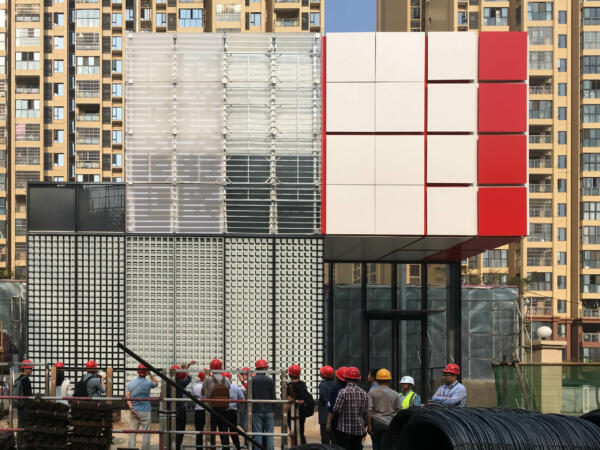

媒体立面的成功应用,关键取决于精微调制的照明技术:常规墙面的静态外观被打破,转换为LED驱动的交互式幕布。由单个LED点组成的紧密矩阵,以60毫米的间距延展于一个子结构表面,而在此表面之上,覆层是白色的全幅点支式压花玻璃屏幕,专为强化光的传输而设。这种双层结构可以在不运行特效时保持统一的外观,白天和夜间显示图形或二维码时呈现强烈夺目的亮度和对比度。朝向拱腹和栏杆的过渡细节考究别致,确保与建筑围护结构的其余部分无缝衔接。

所有类型的外立面,其亮度均可在0%到100%之间调节,以适用于不同数字化内容的显示以及环境光的变化。所有外立面模块均在场地外预制,确保完全一致的材料质量和技术精度,也确保工程速度。

广告幕布与立面游戏化

在内容上,角落屏幕的线上线下特征受动漫游戏文化所启发。可调制二维码独具别样的视觉美学,突出建筑的存在感,并为公众互动创造契机。

联网技术与商业敏感性在互动式的游戏化外部场景中相遇,播放各种通用的及租户特定的广告、活动和社交媒体互动,以及离线数据的密集导航。所有信息流均建构为一个双向系统,图形向外传送,但同时准备接收公众的回应:如同在线游戏或社交媒体渠道,访客可以通过手机点映屏幕外观,交换信息和反馈商业体验,将立面屏幕用作自发的扩展交流器。 借由这个创新平台,均质的体块、纯简的外立面设计和最先进的技术,得以与数字化界面和尖端内容整合,将商业洞见和视觉吸引力深度结合。由此,全球化和本地化信息、复古魅力与未来感、虚拟世界与实体世界,达成全面同步,为线上线下的同体架构设定新的基准。

奖项

设计团队

设计团队
设计院
香港华艺设计顾问(深圳)有限公司
幕墙顾问
华纳工程咨询(北京)有限公司
灯光顾问
光石普罗照明设计(北京)有限公司
建筑摄影
存在建筑

新闻资料包

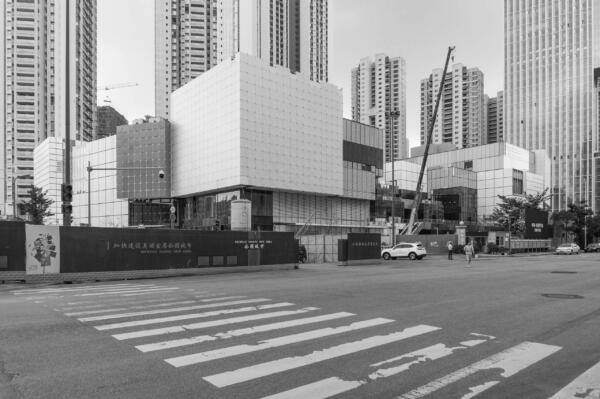

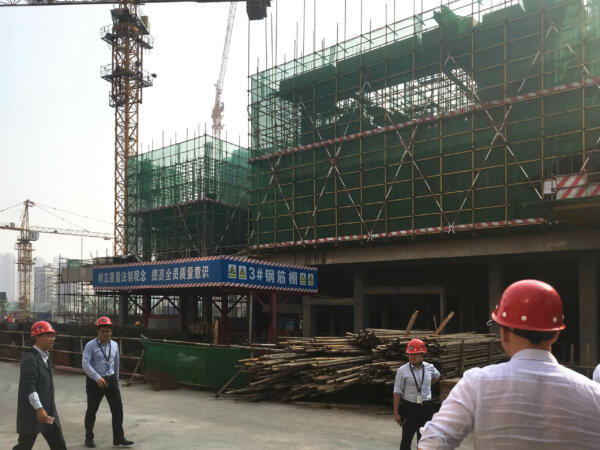

Site images
